宮脅蒸汽減壓閥



宮脅蒸汽減壓閥




宮脅蒸汽減壓閥(PRV)屬于蒸汽系統調控設備，通過蒸汽減壓閥確保二次側的使用壓力并根據蒸汽需要量自動調節使減壓側的壓力在允許范圍內維持一定.



宮脅/MIYAWAKI產蒸汽疏水閥僅限使用于蒸汽系統.





種類：



直動型蒸汽減壓閥 RE1, REC1 及 RE2




先導型蒸汽減壓閥 RE3 及 RE10N





設計規格：

型號 接續口徑 接續規格 最高使用壓力
MPa		 最高使用溫度
°C		 減壓范圍
MPa		 閥體材質 資料下載
直動型蒸汽減壓閥
RE1 15A-25A
(1/2"- 1")		 螺紋連接
Rc & NPT		 1.6 204 0.05-1.0 黃銅
(168KB)
RE2 10A
(3/8")		 1.0 184 0.1-0.5
REC1 15A-25A
(1/2" – 1")		 螺紋連接
Rc & NPT		 1.6 220 0.02-1.0 不銹鋼(SCS13A)
(156KB)
REC1F 15A-25A
(1/2" - 1")		 法蘭連接
JIS, ASME, DIN,GB		 1.6 220 0.02-1.0
先導型蒸汽減壓閥
RE3 15A-50A
(1/2"-2")		 螺紋連接
Rc, NPT		 1.6 220 0.03-1.2 黃銅
(181KB)
RE10N 15A-50A
(1/2"-2")		 法蘭連接
JIS, ASME, DIN,GB		 1.6 220 0.03-1.2 球墨鑄鐵(FCD450)
(179KB)

工作原理：

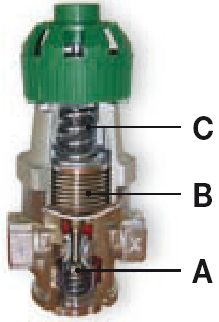

直動型PRV由3部分的重要元件組成:

A - 主閥瓣組件
B - 壓力感知組件 (波紋管)
C - 調節彈簧組件



宮脅減壓閥工作原理

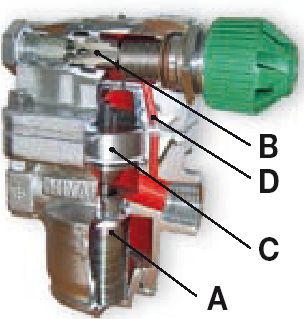

先導型PRV由4部分的重要元件組成:

A - 主閥瓣組件
B - 先導閥組件 (等同于直動型PRV)
C - 調節組件(活塞與活塞襯套)
D - 傳感通道



宮脅減壓閥工作原理




感應PRV出口側的壓力自動進行伸縮調節的波紋管是可實現減壓的重要元件.

感知壓力自動進行伸縮調節的波紋管帶動調解杠桿作用于底部彈簧，使閥瓣遠離或是貼近閥座調節蒸汽流量大小使PRV出口側的壓力始
