蒸汽疏水閥



浮球式蒸汽疏水閥屬于機械式蒸汽疏水閥的一種.其主要的工作原理源至于蒸汽與冷凝水的密度的不同.



蒸汽疏水閥內部的浮球通過連接杠桿與法瓣,閥座.當冷凝水流入蒸汽疏水閥內,浮球因浮力而上浮帶動閥瓣與閥座分離連續排出冷凝水.





種類:

  G11N & G12N   鑄鐵制蒸汽疏水閥適用于中小型蒸汽使用量的換熱器
  G15N   鑄鐵制蒸汽疏水閥適用于低壓大排量的使用環境
  G3N - G5, G2 - G8   鑄鐵制蒸汽疏水閥適用于大型蒸汽使用量的換熱器
  G20   鑄鐵制蒸汽疏水閥適用于中型排量使用環境
  GH3N - GH5, GH2 - GH8, GH50   鑄鋼制蒸汽疏水閥適用于大排量使用環境
  GH40, GTH12   鑄鋼制蒸汽疏水閥適用于中型排量使用環境
  GC1, GC1V   不銹鋼制蒸汽疏水閥適用于小量冷凝發生環境
  GC20   不銹鋼制蒸汽疏水閥適用于中型排量使用環境



特征:


  • 所有浮球式蒸汽疏水閥的內部主要零件如浮球,閥瓣,閥座組件及連接杠桿均使用不銹鋼材質制作,確保產品使用壽命廠工作穩定。
  • 所有浮球式蒸汽疏水閥內部均安裝自動排空裝置,確保在暖機初期及工作穩定期將發生于系統內部的空氣等非凝縮氣體有效排出。
  • 適用于大排量排凝環境的蒸汽疏水閥G2-G8,GH2-GH8系列,內部采用平衡式雙閥座設計,小體型設計同時具備大排量功能。
  • 所有浮球式蒸汽疏水閥均采用快速簡易的維修設計。
  • 有效附加功能:G11N及G12N型蒸汽疏水閥采用強制吹掃裝置設計。




使用范圍:



浮球式蒸汽疏水閥 適用于所有蒸汽系統使用環境, 例如所有類型的換熱器, 儲罐區及暖風機組等需要及時迅速排出大量冷凝水的各類產業.

GC1型浮球式蒸汽疏水閥特別為食品,制藥等產業所設計,廣泛對應冷凝發生量少要求閥體材質為不銹鋼的使用環境. 同時GC1型浮球式蒸汽疏水閥亦對應蒸汽輸送管道的使用.





工作原理:

cold-condensate 低溫冷凝水 hot-condensate 高溫冷凝水 steam 蒸汽/高溫空氣
  s1   s1   s1

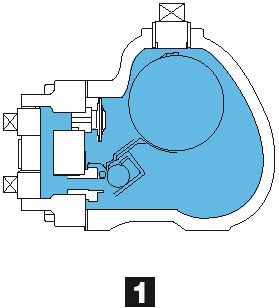

在暖機初期系統內的空氣等非凝縮氣體迅速通過自動排空閥被排出(膜盒或是雙金屬片型)同時冷凝水逐漸流入法體內部.

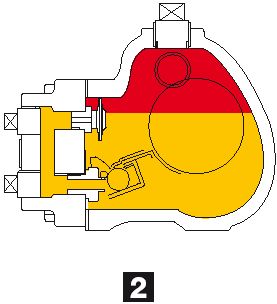

在冷凝水量達到一定的程度時浮球上浮帶動閥瓣遠離閥座低溫冷凝水通過閥座排出孔及自動排空閥被排出系統.

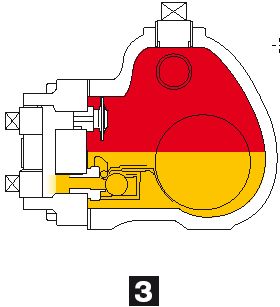

當高溫冷凝水的溫度接近飽和溫度時,自動排空閥關閉冷凝水僅通過閥座排出孔被排出.

閥體內部持續形成蒸氣與冷凝水分離的狀態確保無原生蒸汽的泄漏.



閥瓣與閥座之間的開度因冷凝水發生量的多少通過浮球的上浮與下沉來進行自動調節. 連續排出冷凝水.

發生于系統內的空氣等非凝縮氣體伴隨著冷凝水一同流入閥體內部堆積于閥體內上部,當閥體內的溫度低于飽和溫度時自動排空閥開啟迅速將滯留空氣等非凝縮氣體排出.
