空氣疏水閥



宮脅公司/MIYAWAKI空氣疏水閥采用獨特浮球式設計連續排放凝結水廣泛適用于氣體輸送管,儲氣罐,空氣及其他氣體的壓縮系統。

宮脅公司/MIYAWAKI提供各類型空氣疏水閥可根據使用條件及用途進行任意選擇。水平位置安裝的空氣疏水閥設有均壓管接續口可有效防止[汽鎖現象]的發生。垂直管道的情況下則可直接將安裝直立型空氣疏水閥無需均壓管的使用。



宮脅公司/MIYAWAKIMI可根據用戶要求進行特殊零部件及閥體的制作(包含不銹鋼材質)滿足客戶特殊的使用條件。





設計規格:

型號 類型 接續口徑 接續規格 最高使用壓力MPa

最高使用溫度  °C

閥體材質 最大凝結水排量kg/h 資料下載
AG11 浮球式 15A,20A
(1/2",3/4")

螺紋連接
Rc & NPT

0.97 100

灰鑄鐵 FC250

1.400
(170KB)
AG11 20A,25A
(3/4",1")
AG29 15A-25A
(1/2"-1")

法蘭連接 JIS,ASME,DIN,GB

0.97 300 球墨鑄鐵 FCD450 1.500
(190KB)
AGH29 15A-50A
(1/2"-2")

法蘭連接
JIS,ASME,DIN,GB
承插焊連接 JIS,ASME,DIN

4.5 400

鑄鋼 SCPH2

AGU29 15A-50A
(1/2"-2")

法蘭連接 JIS,ASME,DIN,GB
承插焊連接JIS,ASME,DIN

4.5 400 不銹鋼(SCS13A)
AGC1V

15A-25A

(1/2"-1")
垂直安裝

螺紋連接
Rc & NPT
法蘭連接JIS,ASME,DIN,GB
承插焊連接
JIS,ASME,DIN
2.1 350 不銹鋼(SCS13A)
(170KB)
AE8 倒吊桶式 15A-25A
(1/2"-1")
螺紋連接
Rc & NPT
法蘭連接JIS,ASME,DIN,GB
0.97 220 球墨鑄鐵 FCD450 470
(153KB)
AV 熱動力式 15A-25A
(1/2"-1")
螺紋連接
Rc & NPT
0.97 150 灰鑄鐵 FC250 1.400
AGH12 浮球式 15A-25A
(1/2"-1")
法蘭連接JIS,ASME,DIN,GB
承插焊連接
JIS,ASME,DIN
4,5 425 Cast Steel 1.000
(528KB)

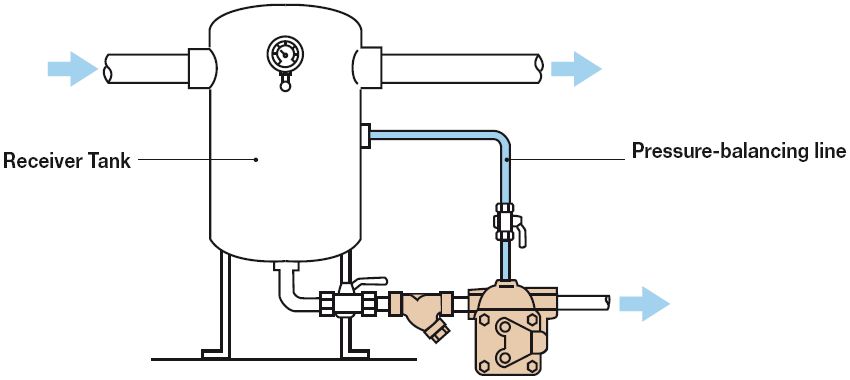

安裝范例:

  空氣疏水閥安裝范例

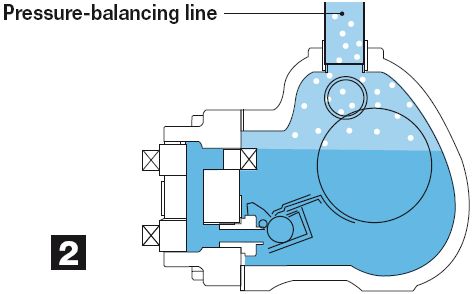

工作原理:

空氣 凝結水
  空氣疏水閥工作原理   空氣疏水閥工作原理
  在工作開始初期凝結水逐漸流入空氣疏水閥內部,浮球因浮力上浮閥瓣與閥座完全分離排出大量凝結水。空氣混入在凝結水中逐漸流入空氣疏水閥,因空氣的比重較凝結水小會堆積于閥體內的上部,通過空氣疏水閥頂部的均壓管再次流向系統之中而防止空氣疏水閥發生[汽鎖現象]。   凝結水不斷流入空氣疏水閥內部,內部浮球因凝結水量的多與少而上浮或是下沉將凝結水排出。通常會有一部分凝結水滯留于閥體底部形成水封防止空氣等氣體泄漏,并將逐漸流入的凝結水連續排出,流入空氣疏水閥內部的空氣等氣體通過均壓管再返回系統之中。
